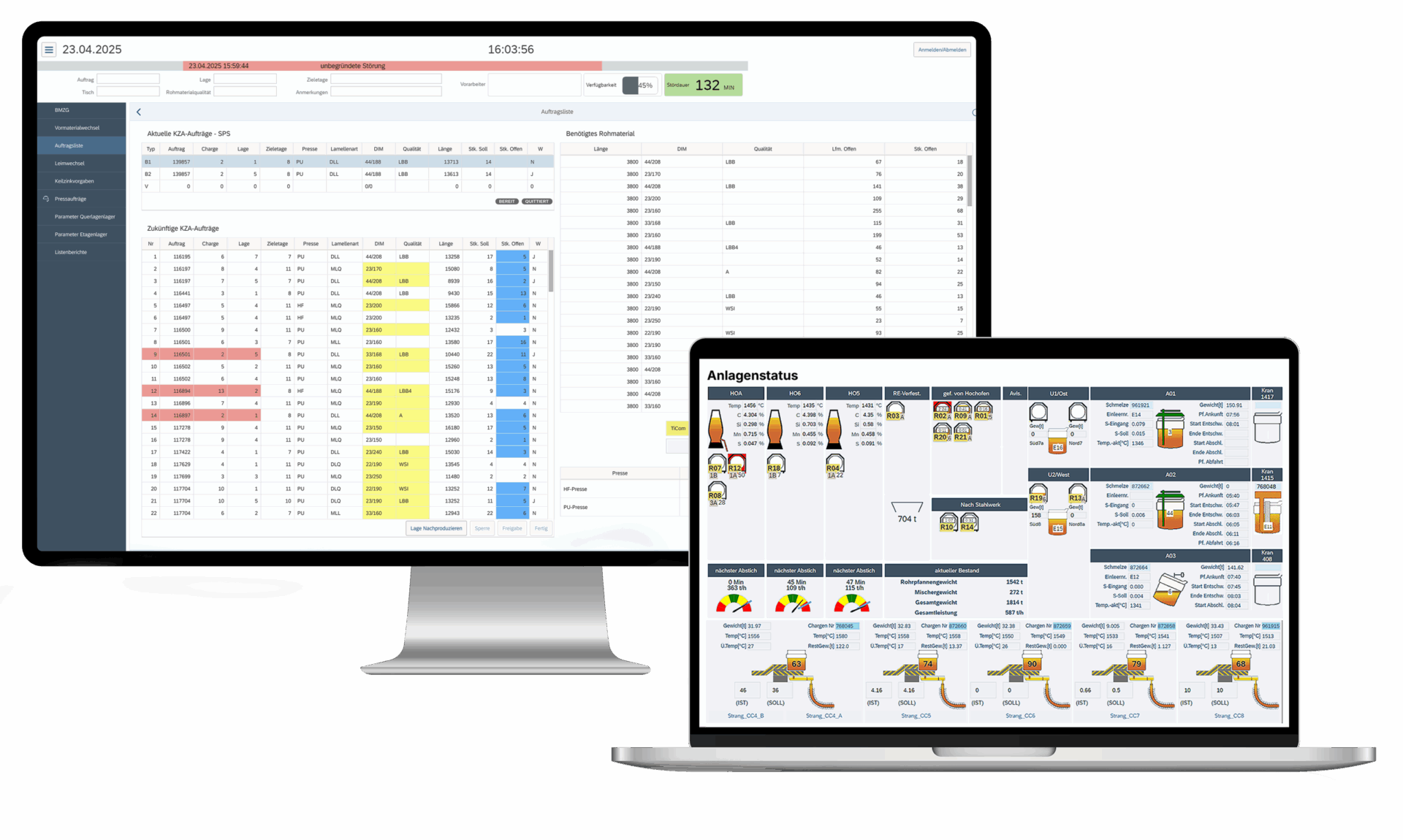

OneBase®CoRE

Zentrales Kommunikationselement für schnelle Echtzeitumgebung

Der OneBase®CoRE bildet das zentrale Kommunikationselement der OneBase®WORLD – das Communication Real-time Environment. Mittels sogenannter OneBase® Tags können intelligente Objekte unterschiedlichster Art abgebildet und miteinander in Beziehung gesetzt werden. Auf diesen Tags werden Produktions- und Intralogistik-Daten ereignisgesteuert und in Echtzeit zwischen den OneBase® Modulen und Applikationen ausgetauscht.

Durch zahlreiche konfigurierbare Konnektoren kann die Integration vom Anlagen-Equipment bis zum ERP-System mit OneBase® einfach und bequem durchgeführt werden.

Communication Real-time Environment

Dies wird ermöglicht durch das zentrale OneBase® Communication Real-time Environment (CoRE), eine schnelle Echtzeit Kommunikationsumgebung basierend auf Tags. Ein Tag im Sinne von OneBase® ist ein Datenpunkt (ähnlich einem OPC-Item) vom Basisdatentyp Integer, Float, String oder einer komplexen Struktur (Basistypen auch als Arrays). Die Definition der Tags erfolgt in einem Repository. Programme, die auf Tags schreiben, „publishen“ die geänderten Tags in einen zentralen Server. Programme, die auf Tags reagieren wollen (Visualisierungen, Steuerprogramme) „subscriben“ die gewünschten Tags bei Programmstart und bekommen dann vom Server automatisch sämtliche Änderungen mitgeteilt.

Durch diesen Event-gesteuerten Mechanismus werden nur die Daten über das Netzwerk gesendet, welche auch tatsächlich von den einzelnen Clients benötigt werden. Für die kontinuierliche Aktualisierung der 3D-Lagerdarstellung werden keine Video- oder Grafikdaten übertragen, sondern Event-basierte Änderungen des Lagerabbilds mittels intelligenter OneBase® Objekte. Im Gegensatz zu Web-Service basierten Ansätzen werden nur die Daten durch das Netz geschickt, welche von den interessierten Clients benötigt werden. Im Vergleich zu anderen Ansätzen führt dies zu einer gravierenden Reduktion der Netzwerk-Last (WLAN).

Beispiel von OneBase® Tags im Konfigurationstool OBPortal

Intelligente Objekte

Mittels OneBase®Tags können intelligente Objekte unterschiedlichster Art abgebildet und miteinander in Beziehung gesetzt werden, um die Herausforderungen der Produktions- und Logistikprozesse im Sinne der Digitalisierung im Zuge von Industrie 4.0 zu lösen.

Architektur

Ein oder mehrere OneBase® Server dienen als zentrale Datendrehscheibe und erlauben die Kommunikation zwischen beliebig vielen verteilten Komponenten (Transportmittel, Warehouse Manager, Anlagenleitsysteme, Steuerungen usw.). So wird unter Verwendung der intelligenten OneBase® Objekte eine verteilte Architektur realisiert. Diese Objekte können dabei einerseits Daten (intelligente Produkte) repräsentieren aber andererseits auch als Schnittstelle dienen, um Service orientierte Ansätze zu realisieren (entsprechend einer Service Oriented Architecture). Im Sinne von Cyber Physical Systems (Definition Industrie 4.0) ermöglicht es den Transportmitteln und Anlagensystemen, dezentrale Logiken zu übernehmen.

Architektur im Sinne von Industrie 4.0

Konnektoren

Das grundlegende Konzept für die Kommunikation mit bestehenden Systemen in der IT Umgebung wird durch die OneBase®CoRE Funktionalitäten realisiert. Hierbei stehen zahlreiche Konnektoren zur Verfügung, mit welchen die über- und untergeordneten IT-Systeme angebunden werden können.

OneBase®
Interface

(Details anzeigen)
I/O OneBase® Tags für Protokolle (CR/LF, 3964R, STX/ETX, NOPR, XML)

OneBase®
SAP-PCo Connector

(Details anzeigen)
Datenquelle für den SAP PCo Connector

OneBase®
Telegram

(Details anzeigen)
Anbindung von ein- und ausgehenden TCP/IP Telegrammen

OneBase®
Writer

(Details anzeigen)
Mapping von OneBase® und Datenbankstrukturen

OneBase®
Beckhoff Treiber

(Details anzeigen)
Native Integration von Beckhoff Klemmen für schnelle Kommunikation

OneBase®
RaspiIO

(Details anzeigen)
Rasperry PI Client zur Ansteuerung analoger und digitaler Pins

OneBase®
MQTT Client

(Details anzeigen)
Verbindung von MQTT Client mit MQTT Broker

OneBase®
OBOPC Client

(Details anzeigen)
Mapping von OneBase® Tags und OPC DA / UA Items

OneBase®
SAP ERP Connector

(Details anzeigen)
Bidirektionales Mapping von OneBase® Tags auf SAP IDoc und BAPI

OneBase®
SAP WebSocket

(Details anzeigen)
Echtzeit-Anzeige von OneBase® Daten im Webbrowser

OneBase®
Interface

(Details anzeigen)
I/O OneBase® Tags für Protokolle (CR/LF, 3964R, STX/ETX, NOPR, XML)

OneBase®
Telegram

(Details anzeigen)
Anbindung von ein- und ausgehenden TCP/IP Telegrammen

OneBase®
Beckhoff Treiber

(Details anzeigen)
Native Integration von Beckhoff Klemmen für schnelle Kommunikation

OneBase®
MQTT Client

(Details anzeigen)
Verbindung von MQTT Client mit MQTT Broker

OneBase®
SAP ERP Connector

(Details anzeigen)
Bidirektionales Mapping von OneBase® Tags auf SAP IDoc und BAPI

OneBase®
SAP-PCo Connector

(Details anzeigen)
Datenquelle für den SAP PCo Connector

OneBase®
Writer

(Details anzeigen)
Mapping von OneBase® und Datenbankstrukturen

OneBase®
RaspiIO

(Details anzeigen)
Rasperry PI Client zur Ansteuerung analoger und digitaler Pins

OneBase®
OBOPC Client

(Details anzeigen)
Mapping von OneBase® Tags und OPC DA / UA Items

OneBase®
SAP WebSocket

(Details anzeigen)
Echtzeit-Anzeige von OneBase® Daten im Webbrowser

OneBase® Clients

Mittels OneBase®Clients (konfigurierbare Standardkomponenten) können Systeme über verschiedenste Schnittstellen miteinander integriert werden und die Weiterverarbeitung der Daten über konfigurierbare Telegramm-Mappings durchgeführt werden. So kann OneBase® zum Beispiel standardisiert die Kommunikation zwischen einem externen Lagerrechner und der Steuerungsebene herstellen.

Die schnittstellentechnischen Möglichkeiten zur Integration von Systemen sind aufgrund der verschiedenen Konnektoren sehr umfangreich und reichen von TCP/IP über REST-API bis hin zu RabittMQ. Ein anderes Beispiel für die standardisierte Anbindung von Steuerungen ist der OneBase® OBOPC Konnektor, welcher die Integration mittels OPC DA oder OPC UA Protokoll ermöglicht. OneBase® stellt dazu auch einen eigenen OPC UA Server bereit.

Komponenten

Zahlreich vorgefertigte und konfigurierbare Komponenten ermöglichen die effiziente Erstellung von kundenspezifischen Lösungen.

OneBase®
SocketServer

(Details anzeigen)
Real-time und high performance Kommunikations-zentrale von OneBase®

OneBase®
Chart

(Details anzeigen)
Anzeige von Messwerten in Online- und historischen Charts

OneBase®
Portal

(Details anzeigen)
Anzeige und Konfiguration von OneBase® Tags und Strukturen

OneBase®
MediaPlayer

(Details anzeigen)
Sprachausgabe und Wiedergabe von Media Files für Worker Assistance

OneBase®
Rules

(Details anzeigen)
OneBase® Ereignis-Verarbeitung durch Regellogik

OneBase®
Counter

(Details anzeigen)
Automatische Erkennung von Anlagenzuständen (Produktion / Stillstand)

OneBase®
Alarm

(Details anzeigen)
Ereignis- und Alarmverwaltung mit Quittierungsfunktion

OneBase®
Telnet Writer

(Details anzeigen)
Ereignisbasierte Ausführung von Remote-Skripten

OneBase®
Trend

(Details anzeigen)
Periodische oder segmentweise Aufzeichnung von Messwerten

OneBase®
Excelanbindung

(Details anzeigen)
Online Anzeige von OneBase® Tags im Excel

OneBase®
SocketServer

(Details anzeigen)
Real-time und high performance Kommunikations-zentrale von OneBase®

OneBase®
Chart

(Details anzeigen)
Anzeige von Messwerten in Online- und historischen Charts

OneBase®
Portal

(Details anzeigen)
Anzeige und Konfiguration von OneBase® Tags und Strukturen

OneBase®
MediaPlayer

(Details anzeigen)
Sprachausgabe und Wiedergabe von Media Files für Worker Assistance

OneBase®
Rules

(Details anzeigen)
OneBase® Ereignis-Verarbeitung durch Regellogik

OneBase®
Counter

(Details anzeigen)
Automatische Erkennung von Anlagenzuständen (Produktion / Stillstand)

OneBase®
Alarm

(Details anzeigen)
Ereignis- und Alarmverwaltung mit Quittierungsfunktion

OneBase®
Telnet Writer

(Details anzeigen)
Ereignisbasierte Ausführung von Remote-Skripten

OneBase®
Trend

(Details anzeigen)
Periodische oder segmentweise Aufzeichnung von Messwerten

OneBase®
Excelanbindung

(Details anzeigen)
Online Anzeige von OneBase® Tags im Excel
